Před dvěma lety jsem z náhlé inspirace vyrobil zajímavé a jednoduché jmenovky/visačky na vánoční dárky. Letos mi došly a pracoval jsem na nové dávce. Napadlo mne návod na ně zveřejnit, aby se mohli inspirovat i ostatní. Pokud nemáte potřebné vybavení, nezoufejte - na konci článku najdete pozvánku na workshop, kde si budete moci přesně tyto visačky zdarma vyrobit.

Materiál a vybavení

Budete potřebovat následující materiál:

Budete potřebovat také řezací plotter. Já používám Silhouette Cameo, ale lze použít jakýkoliv. Pokud řezací plotter nemáte, nepropadejte trudnomyslnosti - jeden máme v PrusaLabu a příští středu jsem tam připravil workshop, na kterém si tyto visačky bude moci vyrobit každý zájemce zdarma.

Výrobní postup

Celá myšlenka je založena na vizuálním kontrastu barevného a bílého papíru a na jeho plasticitě. Výsledek, pokud se udělá dobře, působí promyšleným až luxusním dojmem. Pomocí téhle technologie jsem - k jeho naprosté spokojenosti - vyráběl třeba i svatební oznámení pro svého kamaráda.

Návrh v Illustratoru

Začal jsem tím, že jsem si v Adobe Illustratoru nakreslil tvar visaček. Jde o protáhlý obdélník se zaoblenými rohy. Dva jsem dal těsně vedle sebe a propojil je po kratší straně. Oba objekty jsem sloučil, aby zmizela prostřední spojovací čára. Tu jsem pak nakreslil zvlášť - v řezacím programu ji pak nastavím jako čárkovanou a budeme v tomto místě papír přehýbat.

Kolem této osy jsem symetricky umístil dva kulaté otvory o průměru 4 mm. Těmi protáhneme provázek, kterým se jmenovka přidělá k dárku. V levé části jsem udělal otvor ve tvaru obdélníka se zakulacenými rohy. Je umístěný trochu excentricky, pravý okraj, kde bude otvor pro provázek, je o něco širší.

Přes tento otvor jsem umístil vánoční motivy. Jsou o něco větší než otvor, aby měly za co držet. Ze všeho jsem udělal jeden objekt, aby se to dobře řezalo. Soubor jsem poté vyexportoval do formátu DXF, protože s tím umí pracovat program pro můj plotter.

Návrh v Silhouette Studio

Tento DXF soubor jsem načetl do programu Silhouette Studio, který slouží k ovládání řezacího plotteru. Celý návrh by šel udělat přímo v něm, ale já pracuju raději s Illustratorem. Ve Studiu jsem jenom změnil svislé čáry na čárkované, aby se tam dala visačka snadno přeložit.

Vyřezávání na plotteru

Tvary jsem vyřezal z tužšího barevného papíru na plotteru. Na jednu A4 se jich pohodlně vejde šest. Dále jsem si vyřezal obdélníčky z bílého papíru, které jsou jenom o málo větší, že obdélníkový otvor (na každé straně o 2 mm). To jsem z vrozené lenosti udělal také na plotteru, ale dají se nařezat i ručně nebo nastříhat nůžkami.

Použití lepidla ve spreji

Barevné části jsem rozložil na podložku, kterou je možné vyhodit a nastříkal jsem je lepidlem ve spreji. Lze použít i běžné lepidlo v tubě nebo tyčince, ale použití spreje zajišťuje stejnoměrnou vrstvu a pokrytí až do krajů.

Vložení bílé části

Do lepkavé barevné části jsem vložil bílý papír tak, aby zakrýval vyříznutý otvor. S jeho pozicí není nutné dávat si velkou práci, stačí aby zakrýval vyříznutý otvor a naopak nezakrýval kruhový otvor pro provázek.

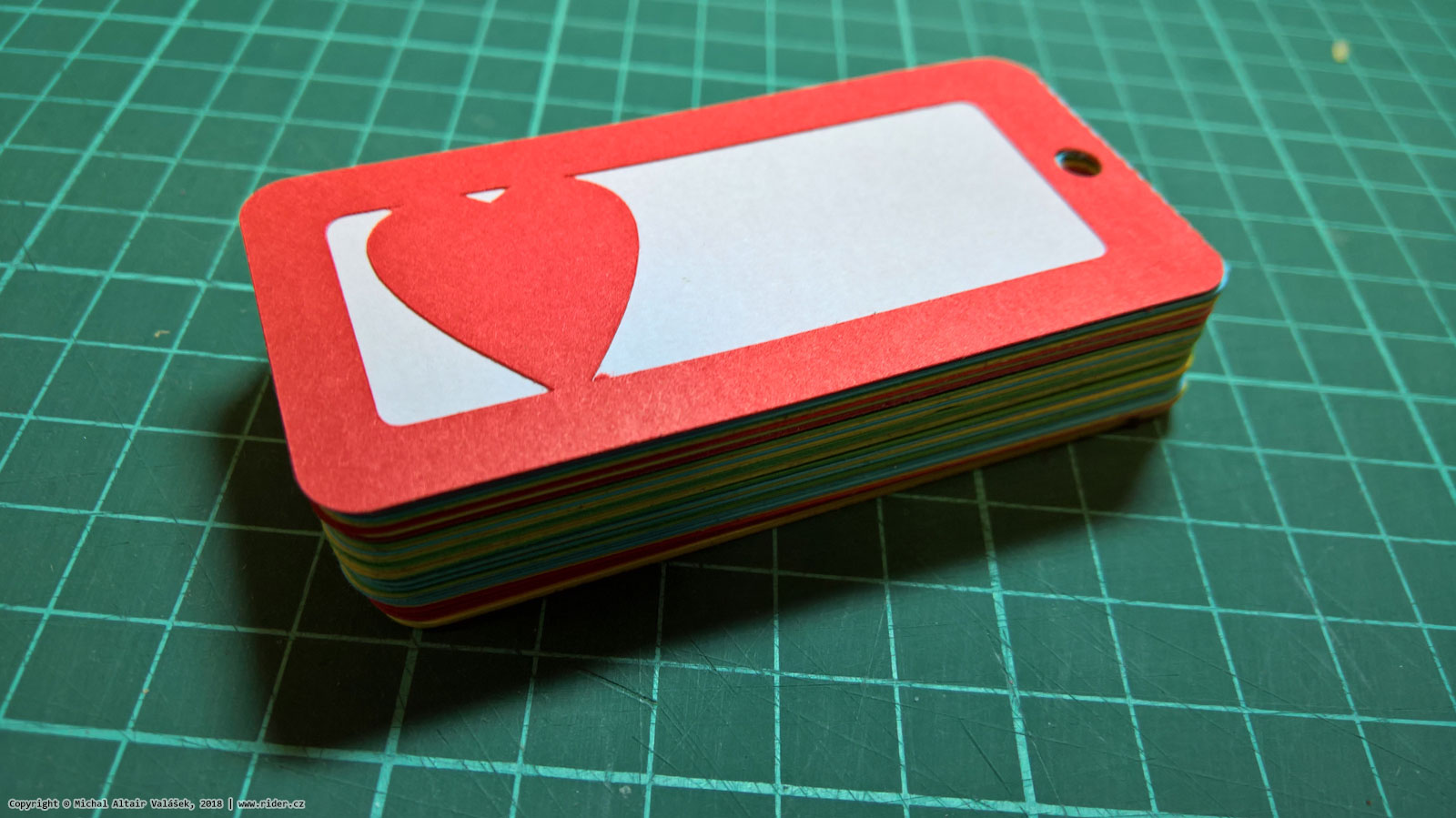

Hotové jmenovky

Poté stačí papír přehnout podle přerušované čáry (jde to snadno a přesně, takže vše pěkně lícuje) a vše přitisknout k sobě. Jmenovky jsou hotovy.

Lze vyrobit i inverzní variantu, kdy se jako "obal" použije bílý papír a jako vnitřek pastelově barevný papír.

Na vnitřní část pak stačí napsat jméno obdarovaného.

Všechny použité soubory si můžete stáhnout. Archiv obsahuje následující soubory:

Zvu vás na otevřenou středu v PrusaLabu

Nemáte doma řezací plotter? 3D tiskárnu? Vyřezávací a gravírovací laser? CNC soustruh nebo frézu? Celou řadu dalších nástrojů a přístrojů? Snadná pomoc: přidejte se k PrusaLabu.

PrusaLab je otevřená DYI dílna (makerspace) při firmě Prusa Research, která v pražských Holešovicích vyrábí nejlepší 3D tiskárny na světě. Každou středu si kdokoliv může přijít prostory prohlédnout a seznámit se s možnostmi, které mu členství přinese. V labu se konají též rozličné workshopy a školení.

Příští středu večer (cca. 18-20 hod.) tam budu mít hned dva. V rámci jednoho si za 100 Kč budete moci vyrobit vánoční stromeček se spoustou svítivých diod a naučit se pájet. Je to snadné a nebojte se toho, i když jste to nikdy nedělali. Zvládla to nejenom moje sedmiletá dcera Alex, ale dokonce i Bára, která v labu dělá marketing. Oběma se to povedlo na první pokus.

Druhý workshop bude právě výroba jmenovek podle výše uvedeného návodu. Podrobnější informace najdete na webu a facebookové stránce PrusaLabu.
